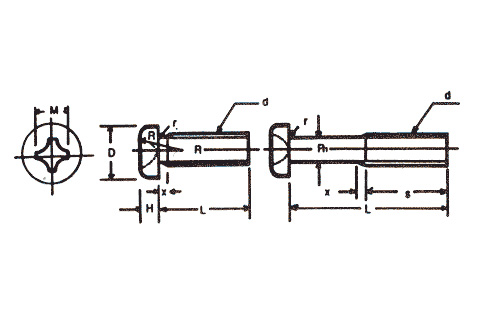

냄비머리 작은나사

(단위:mm)

나사의 호칭(d)	피치	십자혈의번호	D		H		R₁R₂
			기본치수	허용차	기본치수	허용차	최소약	최대약
			기본치수	허용차	기본치수	허용차	최소약	최대약
M2	0.4	1	3.5	0 -0.4	1.3	±0.1	4.5	0.6
M2.2	0.45		4		1.5		5	0.7
M2.3	0.4		4		1.5		5	0.7
M2.5	0.45		4.5		1.7		6	0.8
M2.6	0.45		4.5		1.7		6	0.8
M3	0.5	2	5.5	0 -0.5	2	±0.15	7	1.0
M3.5	0.6		6		2.3		8	1.1
M4	0.7		7		2.6		9	1.3
M4.5	0.75		8	0 -0.6	2.9		11	1.5
M5	0.8		9	0 -0.6	3.3		12	1.6
M6	1	3	10.5	0 -0.7	3.9	±0.2	14	1.9
M8	1.25	3	14	0 -0.8	5.2	±0.2	18	2.6

(단위:mm)

나사의 호칭(d)	피치	M	1형의 0		2형의 0(8)		r
		최대	최대	최소	최대	최소	최대
		최대	최대	최소	최대	최소	최대
M2	0.4	2.2	1.01	0.60	1.32	0.93	0.3
M2.2	0.45	2.4	0.21	0.80	1.52	1.13	0.3
M2.3	0.4	2.4	1.21	0.80	1.52	1.13	0.3
M2.5	0.45	2.6	1.42	1.00	1.72	1.32	0.3
M2.6	0.45	2.6	1.42	1.00	1.72	1.32	0.3
M3	0.5	3.5	1.43	0.86	1.80	1.29	0.4
M3.5	0.6	3.8	1.73	1.15	2.10	1.58	0.4
M4	0.7	4.1	2.03	1.45	2.40	1.88	0.5
M4.5	0.75	4.5	2.43	1.84	2.80	2.27	0.5
M5	0.8	4.8	2.73	2.14	3.10	2.56	0.6
M6	1	6.2	2.86	2.26	3.26	2.71	0.7
M8	1.25	7.7	4.36	3.73	4.77	4.19	0.9

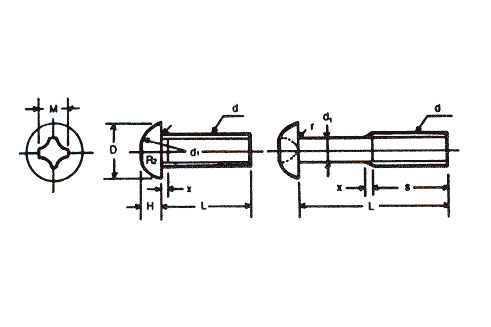

둥근머리 작은나사

(단위:mm)

나사의 호칭 (d)	피치	십자혈의 번호	D		H		R₁R₂
			기본 치수	허용 차	기본 치수	허용 차	최소 약	최대 약
			기본 치수	허용 차	기본 치수	허용 차	최소 약	최대 약
M2	0.4	1	3.5	0 -0.4	1.3	±0.1	2.1	1.2
M2.2	0.45		4		1.5		2.4	1.3
M2.3	0.4		4		1.5		2.4	1.3
M2.5	0.45		4.5		1.7		2.7	1.5
M2.6	0.45		4.5		1.7		2.7	1.5
M3	0.5	2	5.5	0 -0.5	2	±0.15	3.3	1.8
M3.5	0.6		6		2.3		3.6	2
M4	0.7		7		2.6		4.2	2.3
M4.5	0.75		8	0 -0.6	3		4.8	2.7
M5	0.8		9	0 -0.6	3.4		5.4	3
M6	1	3	10.5	0 -0.7	4	±0.2	6.3	3.5
M8	1.25	3	14	0 -0.8	5.4	±0.2	8.4	4.6

(단위:mm)

나사의 호칭 (d)	피치	M	1형의 0		2형의 0(8)		r
		최대	최대	최소	최대	최소	최대
		최대	최대	최소	최대	최소	최대
M2	0.4	2.1	0.91	0.50	1.22	0.83	0.3
M2.2	0.45	2.3	1.11	0.70	1.42	1.03	0.3
M2.3	0.4	2.3	1.11	0.70	1.42	1.03	0.3
M2.5	0.45	2.5	1.32	0.90	1.62	1.22	0.3
M2.6	0.45	2.5	1.32	0.90	1.62	1.22	0.3
M3	0.5	3.4	1.33	0.76	1.70	1.19	0.4
M3.5	0.6	3.7	1.63	1.06	2.00	1.48	0.4
M4	0.7	4.0	1.93	1.35	2.30	1.78	0.5
M4.5	0.75	4.4	2.33	1.74	2.70	2.17	0.5
M5	0.8	4.7	2.63	2.04	3.00	2.47	0.6
M6	1	6.1	2.76	2.16	3.16	2.62	0.7
M8	1.25	7.6	4.26	3.63	4.67	4.09	0.9

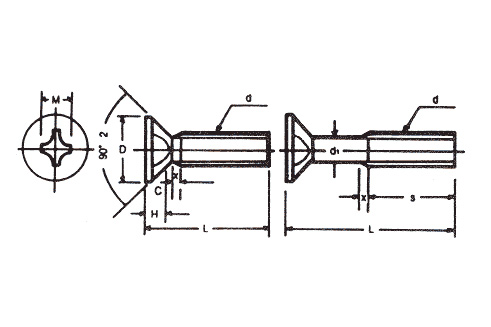

접시머리 작은나사

(단위:mm)

나사의 호칭 (d)	피치	십자 혈의 번호	D		H
나사의 호칭 (d)	피치	십자 혈의 번호	기본 치수	허용차	기본 치수	허용차
M2	0.4	1	4	0 -0.4	1.2	0 -0.2
M2.2	0.45		4.4		1.3
M2.3	0.4		4.6		1.35
M2.5	0.45		5		1.45
M2.6	0.45		5.2		1.5
M3	0.5	2	6	0 -0.5	1.75	0 -0.3
M3.5	0.6		7		2
M4	0.7		8		2.3
M4.5	0.75		9	0 -0.6	2.55
M5	0.8		10	0 -0.6	2.8
M6	1	3	12	0 -0.7	3.4	0 -0.4
M8	1.25	3	16	0 -0.8	4.4	0 -0.4

(단위:mm)

나사의 호칭 (d)	피치	C	M	1형의 0		2형의 0(8)
나사의 호칭 (d)	피치	약	최대	최대	최소	최대	최소
M2	0.4	0.2	2.2	1.01	0.65	1.32	0.98
M2.2	0.45	0.2	2.4	1.21	0.85	1.52	1.18
M2.3	0.4	0.2	2.4	1.21	0.85	1.52	1.18
M2.5	0.45	0.2	2.6	1.42	1.05	1.72	1.37
M2.6	0.45	0.2	2.6	1.42	1.05	1.72	1.37
M3	0.5	0.25	3.5	1.43	0.91	1.80	1.34
M3.5	0.6	0.25	4.0	1.93	1.40	2.30	1.83
M4	0.7	0.3	4.4	2.33	1.79	2.70	2.22
M4.5	0.75	0.3	4.8	2.73	2.19	3.10	2.61
M5	0.8	0.3	5.0	2.93	2.38	3.30	2.81
M6	1	0.4	6.6	3.26	2.70	3.66	3.16
M8	1.25	0.4	8.3	4.96	4.36	5.37	4.82

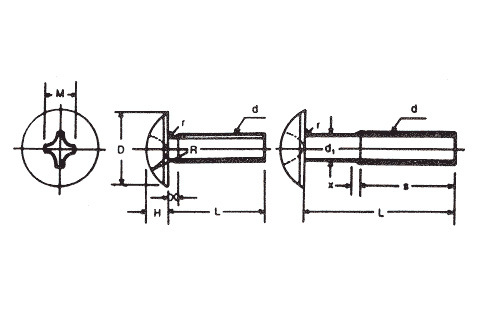

트라스머리 작은나사

(단위:mm)

나사의 호칭 (d)	피치	십자 혈의 번호	D		H		C
			기본 치수	허용 차	기본 치수	허용차	약
			기본 치수	허용 차	기본 치수	허용차	약
M2	0.4	1	4.5	0 -0.4	1.2	±0.1	3
M2.2	0.45		5		1.3		3.2
M2.3	0.4		5.2		1.4		3.4
M2.5	0.45		5.7		1.5		3.7
M2.6	0.45		5.9		1.6		3.9
M3	0.5	2	6.9	0 -0.5	1.9	±0.15	4.6
M3.5	0.6		8.1		2.2		5.4
M4	0.7		9.4		2.5		6.1
M4.5	0.75		10.6	0 -0.6	2.8		6.9
M5	0.8		11.8	0 -0.6	3.1		7.7
M6	1	3	14	0 -0.7	3.7	±0.2	9.1
M8	1.25	3	17.8	0 -0.8	4.8	±0.2	11.7

나사의 호칭 (d)	피치	십자 혈의 번호	M	1형의 0		2형의 0(8)		r
			최대	최대	최소	최대	최소	최대
			최대	최대	최소	최대	최소	최대
M2	0.4	1	2.2	1.01	0.65	1.32	0.98	0.3
M2.2	0.45		2.3	1.11	0.75	1.42	1.08	0.3
M2.3	0.4		2.4	1.21	0.85	1.52	1.18	0.3
M2.5	0.45		2.5	1.32	0.95	1.62	1.27	0.3
M2.6	0.45		2.6	1.42	1.05	1.72	1.37	0.3
M3	0.5	2	2.9	1.72	1.34	2.03	1.67	0.4
M3.5	0.6		3.9	1.83	1.30	2.20	1.73	0.4
M4	0.7		4.2	2.13	1.60	2.50	2.02	0.5
M4.5	0.75		4.6	2.53	2.99	2.90	2.42	0.5
M5	0.8		4.9	2.83	2.29	3.20	2.71	0.6
M6	1	3	6.2	2.86	2.31	3.26	2.76	0.7
M8	1.25	3	7.7	4.36	3.78	4.77	4.23	0.9
