작은나사 탭핑 | PRODUCT INFO

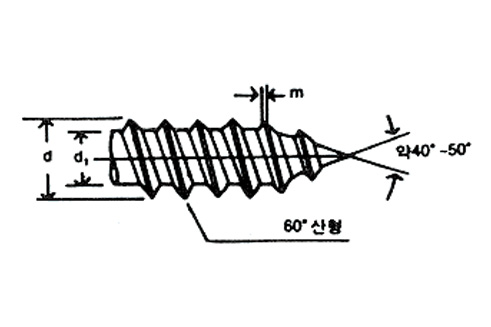

1종
  • (단위:mm)
    나사의 호칭 2 2.3 2.6 3 3.5 4 4.5 5 6 8
    외경
    (d)    		 최대 2.1 2.4 2.7 3.1 3.65 4.15 4.65 5.2 6.2 8.2
    최소 2 2.3 2.6 3. 3.5 4 4.5 5 6 8
    곡경
    (d₁)    		 최대 1.5 1.7 1.9 2.2 2.6 3 3.3 3.7 4.5 6
    최소 1.4 1.6 1.8 2.1 2.5 2.9 3.2 3.5 4.3 5.8
    25.4㎜ 당나사산수 32 32 28 24 18 16 14 12 10 9
    m(최대)       0.1         0.15

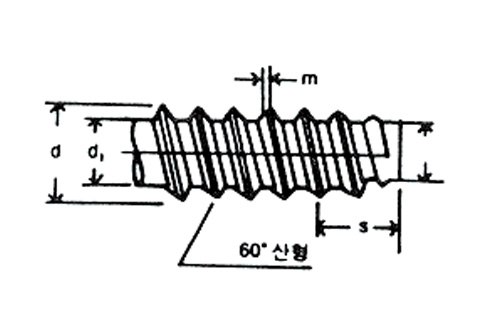

2종
  • (단위:mm)
    나사의 호칭 2 2.3 2.6 3 3.5 4 4.5 5 6 8
    외경
    (d)    		 최대 2 2.3 2.6 3 3.5 4 4.5 5 6 8
    최소 1.9 2.2 2.5 2.9 3.4 3.85 4.35 4.85 5.85 7.8
    곡경
    (d₁)    		 최대 1.5 1.7 2 2.3 2.7 3 3.4 3.8 4.6 6.1
    최소 1.5 1.6 1.9 2.2 2.6 2.9 3.3 3.6 4.4 5.9
    내경
    (d₃)    		 최대 1.4 1.6 1..9 2.2 2.6 2.9 3.3 3.6 4.4 5.9
    최소 1.2 1.4 1.7 2 2.4 2.7 3 3.3 4 5.4
    25.4㎜ 당사나산수 40 32 28 24 20 18 16 16 14 12
    m(최대)       0.1         0.15

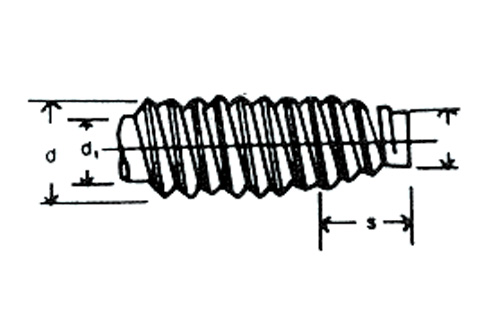

3종
  • (단위:mm)
    나사의 호칭 M2 M2.3 M2.6 M3 M3.5
    외경
    (d)    		 최대 1.98 2.28 2.58 2.98 3.47
    최소 1.89 2.19 2.48 2.87 3.36
    곡경
    (d₁)    		 최대 1.46 1.76 2.00 2.33 2.69
    최소 1.37 1.67 1.90 2.22 2.57
    내경
    (d₃)    		 최대 1.37 1.67 1.90 2.22 2.57
    최소 1.23 1.53 1.73 2.02 2.37
    피치 p 0.4 0.4 0.45 0.5 0.6
    유효경 최대 1.72 2.02 2.29 2.66 3.08
    최소 1.66 1.96 2.22 2.58 3.01
    나사의 호칭 M4 M4.5 M5 M6 M8
    외경
    (d)    		 최대 3.97 4.47 4.97 5.97 7.96
    최소 3.84 4.34 4.84 5.82 7.79
    곡경
    (d₁)    		 최대 3.06 3.50 3.93 4.67 6.34
    최소 2.93 3.36 3.78 4.50 6.14
    내경
    (d₃)    		 최대 2.93 3.36 3.78 4.50 6.14
    최소 2.67 3.10 3.48 4.17 5.75
    피치 p 0.7 0.75 0.8 1 1.25
    유효경 최대 3.52 3.98 4.45 5.32 7.15
    최소 3.43 3.89 4.36 5.22 7.04
