와샤붙이 십자홈나사 | PRODUCT INFO

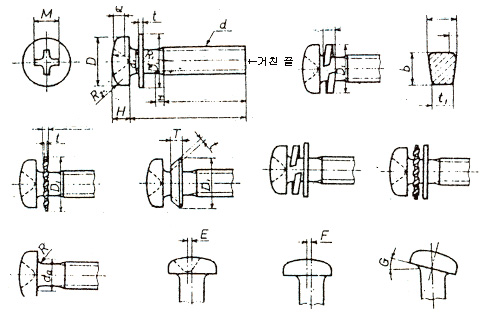

와샤붙이 십자홈나사(SEMS)
-
(단위:mm)
나사의 호칭(d) M2 M2.5 M3×0.5 (M3.5) 작은나사본체 D 3.5 0 4.5 0 5.5 0 6 0 -0.4 0.4 -0.5 -0.5 H 1.3 ±0.1 1.7 ±0.1 2 ±0.15 2.3 ±0.15 R₁(약) 4.5 6 7 8 R₂(약) 0.6 0.8 1.0 1.1 십자홈 십자홈
번호1 1 2 2 M(최대) 2.2 2.6 3.5 3.8 Q(18) 0.06~1.01 1.00~1.42 0.86~1043 1.15~1.73 R(최소)(18) - - - - d(최대) 1.8 2.3 2.8 3.3 E(최대)(18) 0.15 0.2 0.25 0.25 F(최대)(18) 0.1 0.15 0.2 0.2 G(최대) 2° 2° 2° 2° 평와셔 소형
원형D₁ 4.3 0 5 0 6 0 7 0 -0.3 -0.3 -0.3 -0.35 t 0.3 ±0.04 0.5 ±0.05 0.5 ±0.05 0.5 ±0.05 광택
원형D₁ 5 0 6.5 0 7 0 9 0 -0.3 -0.35 -0.35 -0.35 t 0.3 ±0.04 0.5 ±0.05 0.5 ±0.05 0.5 ±0.05 스프링와셔
(
조립용2
호
)D(최대) 4 4.8 5.5 6.2 b (최소)
×t (최소)0.9×0.5 1×0.6 1.1×0.7 1.2×0.8 압축 시험 후의 자유 높이(최소) 0.85 1 1.2 1.35 나사의 호칭(d) M4×0.7 M5×0.8 M6 M8 작은나사본체 D 7 0 9 0 10.5 0 14 0 -0.5 -0.6 -0.7 -0.8 H 2.6 ±0.15 3.3 ±0.15 3.9 ±0.2 5.2 ±0.2 R₁(약) 9 12 14 18 R₂(약) 1.3 1.6 1.9 2.6 십자홈 십자홈
번호2 2 3 3 M(최대) 4.1 4.8 6.2 7.7 Q(18) 1.45~2.03 2.14~2.73 2.26~2.86 3.73~4.36 R(최소)(18) - - - 0.1 d(최대) 3.8 4.7 5.6 7.5 E(최대)(18) 0.3 0.35 0.4 0.5 F(최대)(18) 0.2 0.25 0.3 0.4 G(최대) 2° 2° 2° 2° 평와셔 소형
원형D₁ 8 0 10 0 11.5 0 15.5 0 -0.35 -0.35 -0.4 -0.4 t 0.8 ±0.1 1.0 ±0.1 1.6 ±0.15 1.6 ±0.15 광택
원형D₁ 9 0 10 0 12.5 0 17 0 -0.35 -0.35 -0.4 -0.4 t 0.8 ±0.1 1 ±0.1 1.6 ±0.15 1.6 ±0.15 스프링와셔
(
조립용2
호
)D(최대) 7 8.5 11.5 14.5 b (최소)
×t (최소)1.4×1 1.7×1.3 2.7×1.5 3.2×2 압축 시험 후의 자유 높이(최소) 1.7 2.2 2.5 3.35
